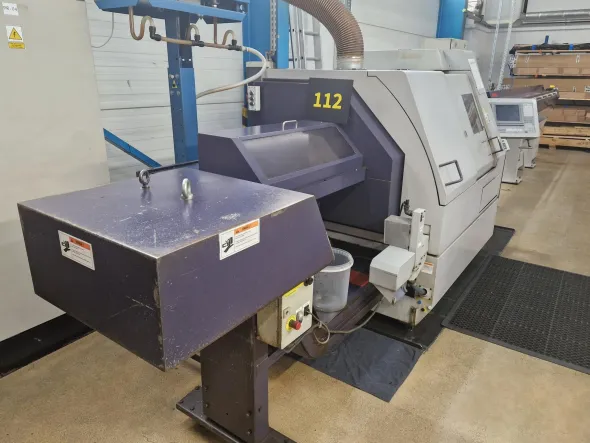

Tornio a fantina mobile CNC CITIZEN M32 V

Tornio a fantina mobile CNC CITIZEN M32 V è stato costruito nel 2003 in Giappone da CITIZEN WATCH CO., LTD.Specifiche tecniche del centro di tornitura CNC CITIZEN M32 VDati generali- numero di assi: 8 (X1, Y1, Z1, X2, Y2, Z2, X3, Z3)- avanzamento sull’asse X1/X2/X3: 108/120/238 mm- avanzamento sull’asse Y1/Y2: 275/44 mm- avanzamento sull’asse Z1/Z2/Z3: 325/202/410 mm- traslazione rapida sull’asse X1, Y1, Z1, X2, Z2, X3, Z3: 20 m/min- traslazione rapida sull’asse Y2: 8 m/min- lunghezza della barra: 2500 mm- altezza del centro: 1132 mm- numero massimo di utensili: 22 + α, di cui:utensili alla stazione 1: 5utensili azionati alla stazione 1: 4utensili alla stazione 2: 10 + αutensili nel portamandrino secondario: 3- dimensioni massime degli utensili:stazione 1: 16 x 16 x 130 mmstazione 2: 16 x 16 x 90 mmstazione 2 (manicotto): ⌀ 25,4 mmportamandrino secondario (manicotto): ⌀ 25,4 mm- diametro massimo dell’utensile montato nel supporto rotante della stazione 1 (trapano e fresa a codolo): 10 mm- diametro massimo dell’utensile nel supporto rotante della stazione 2:trapano e fresa a codolo: 10 mmfresa per taglio: 60 x 15,875 mm; 63 x 16 mmfresa laterale: 60 x 25,4 mm; 63 x 22 mmfresa periferica: 32 x 10 mmfresa poligonale: 80 x 15,875 mm- potenza del motore di azionamento della bussola di guida (10 min/funzionamento continuo): 1,5/0,75 kW- potenza del mandrino della stazione utensili 1: 1 kW- potenza del mandrino della stazione utensili 2 (10 min/ funzionamento continuo): 1,5/0,75 kW- potenza del servomotore della stazione utensili posteriore: 0,75 kW- capacità del serbatoio del refrigerante: 170 l- dimensioni (L x L x A): 2770 x 1370 x 1820 mm- peso della macchina CITIZEN M32 V: 3200 kgMandrino principale- diametro massimo di tornitura: 32 mm- lunghezza massima di tornitura: 320 mm- capacità di foratura (lavorazione frontale): 12 mm- capacità di filettatura (lavorazione frontale): M10- velocità di rotazione: 200-8000 giri/min- velocità degli utensili rotanti: 200-5000 giri/min- variazione della velocità: continua, S + valore numerico a 4 cifre- diametro del foro del mandrino: 36 mm- potenza di azionamento (15 min/ funzionamento continuo): 5,5/3,7 kW- indicizzazione del mandrino: 1°- asse C- indicizzazione asse C: 0,001°Mandrino secondario- capacità di foratura (lavorazione posteriore): 10 mm- capacità di filettatura (lavorazione posteriore): M8- velocità di rotazione: 200-7000 giri/min- velocità degli utensili rotanti: 200-5000 giri/min- variazione della velocità: continua, S + valore numerico a 4 cifre- lunghezza massima di sporgenza del pezzo dal mandrino secondario: 65 mm- lunghezza massima del pezzo quando si preleva il lato anteriore dal mandrino secondario: 145 mm- diametro massimo del supporto: 32 mm- potenza dell’azionamento (15 min/ funzionamento continuo): 2,2/1,5 kW- indicizzazione del mandrino: 1°- asse C- indicizzazione asse C: 0,001°Dotazione del tornio CNC CITIZEN- controllore CNC: CINCOM SYSTEM M6D- alimentatore di barre: FMB- mandrino secondario- sistema ad alta pressione- 3 stazioni utensili con capacità totale di 22 utensili- trasportatore di trucioli
