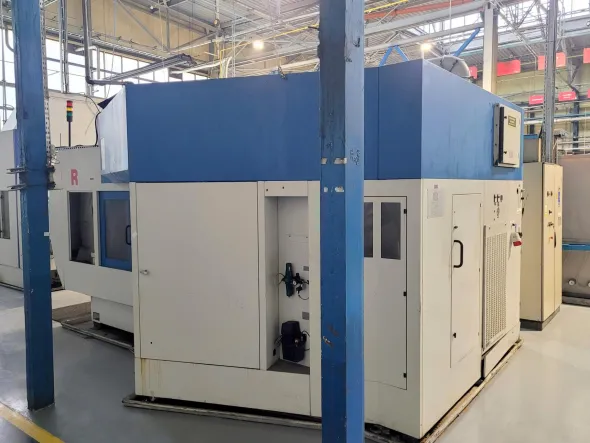

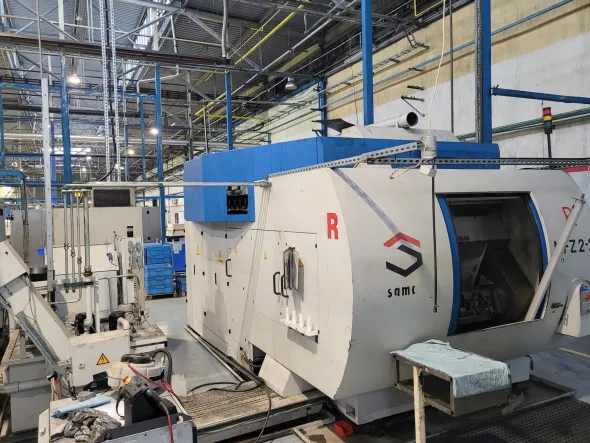

Fresatrice CNC SAMAG MFZ 2-2

Fresatrice CNC SAMAG MFZ 2-2 è stata costruita nel 2005 in Germania. Nel corso della sua vita utile, la fresatrice bimandrino SAMAG ha lavorato circa 40000 ore ed è stata sottoposta a manutenzione continua.Caratteristiche tecniche della fresatrice SAMAG MFZ 2-2Dati generali- numero di assi: 3 + 1 asse rotativo- corsa di avanzamento nell’asse X: 450 mm- corsa di avanzamento sull’asse Y (corsa di lavoro): 500 mm- corsa di avanzamento sull’asse Y (corsa totale, compreso il cambio utensile): 775 mm- corsa di avanzamento sull’asse Z: 450 mm- velocità di avanzamento negli assi X, Y, Z: 1-10000 mm/min- traslazione rapida negli assi X, Y, Z: 60000 mm/min- accelerazione assi X,Y: 0.6 g- accelerazione asse Z: 0.8 g- forza di avanzamento sugli assi X, Y, Z: 8000 N- precisione di ripetizione: 0,002 mm- ore di funzionamento: circa 40000 h- pressione del sistema idraulico: 160 bar- capacità del serbatoio dell’olio idraulico: 100 l- pressione di esercizio del sistema pneumatico: 6 bar- consumo di energia: 72 kVA- alimentazione: 3×400±10% V; 50 Hz- temperatura ambiente: 15-35°C- dimensioni del filtro a nastro a gravità (L x P x A): 2450 x 1505 x 1850 mm- dimensioni del trasportatore di trucioli (L x P x A): 2885 x 1095 x 1829 mm- peso del trasportatore di trucioli vuoto: 620 kg- peso del serbatoio dell’acqua pulita vuoto: 930 kg- dimensioni della macchina (L x P x A): 7000 x 4000 x 3700 mm- peso totale della macchina: circa 22000 kgMandrino- numero di mandrini: 2- mandrino: GMN HCS 220-16000/28- velocità massima di rotazione: 16000 rpm- velocità di rotazione minima: 4200 giri/min- potenza (60/100% ED): 28/28 kW- diametro del manicotto: 220 mm- distanza tra i mandrini: 450 mm- portautensili: HSK A63- sistema di bloccaggio utensile: OTT- peso del mandrino: 110 kgMagazzino utensili- capacità: 100 pezzi- diametro massimo dell’utensile: 80 mm- lunghezza massima dell’utensile: 320 mm- peso massimo dell’utensile: 8 kgCambio automatico della tavola (asse W)- spostamento della tavola: 0-180°- angolo di divisione: 3°- precisione di divisione: ± 3″- tempo di rotazione 180°: 4.5 s- diametro piastra frontale/cuscinetto reggispinta: 500/345 mm- velocità di rotazione massima del cuscinetto di guida/spinta: 15/20 giri/min- momento di inerzia: 140 kgm2- momento di ribaltamento ammissibile: 8000 Nm- momento tangenziale ammissibile del cuscinetto di comando/spinta: 10000/5000 NmAssi della tavola rotante (asse A1/A2)- angolo di divisione: 3°- precisione di divisione: ± 3″- tempo di rotazione 180°: 3.5 s- diametro della piastra frontale/cuscinetto reggispinta: 345 mm- velocità massima di rotazione: 20 rpm- momento di inerzia: 20 kgm2- momento di ribaltamento ammissibile: 3000 Nm- momento tangenziale ammissibile del cuscinetto di comando/spinta: 5000 NmPortapezzo (assi B)- angolo di indicizzazione (dentellatura): 5°- precisione di indicizzazione (dentellatura): ± 3″- precisione di posizionamento dell’indicizzazione NC: ± 15- diametro della piastra: 210 mm- velocità massima di rotazione: 20 rpm- momento di inclinazione massimo (con dispositivo di presa idraulico): 1000 Nm- momento tangenziale massimo (con dispositivo di presa idraulico e dentatura bloccata): 1400 Nm- carico assiale: 5 kNDotazione del centro di lavoro SAMAG- controllo CNC: SIEMENS SINUMERIK 840D- tavola rotante (2 pezzi)- magazzino utensili a disco- lubrificazione centrale- trasportatore di trucioli- unità di raffreddamento: DK 160-V/SO- idraulica di serraggio- controllo pneumatico / controllo del supporto- controllo di processo ARTIS- pistola di risciacquo
