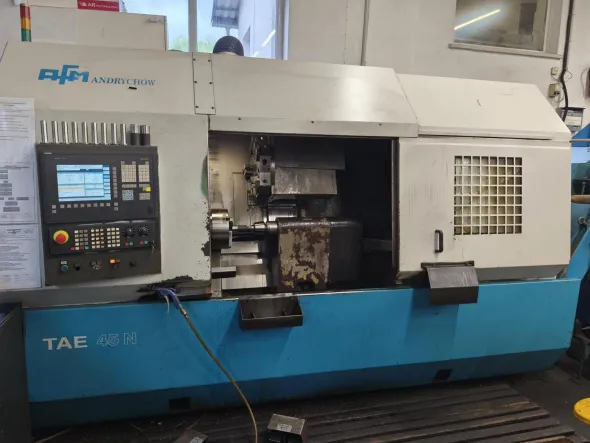

Centro di tornitura CNC AFM TAE 45N

Centro di tornitura CNC AFM TAE 45N è stato costruito nel 2005 in Polonia da Andrychowska Fabryka Maszyn S.A.Specifiche tecniche del tornio AFM TAE 45N- volteggio sul banco: 450 mm- diametro massimo di tornitura in mandrino: 390 mm- diametro massimo di tornitura in punte: 300 mm- lunghezza massima di tornitura in punte: 1000 mm- avanzamento sull’asse X/Z: 240/1170 mm- traslazione rapida sull’asse X,Z: 15 m/min- velocità massima di rotazione del mandrino: 4500 giri/min- velocità minima di rotazione del mandrino: 50 giri/min- foro del mandrino: 75 mm- altezza del mandrino sopra le guide del banco: 260 mm- coppia massima del mandrino (15 kW): 440 Nm- velocità massima di rotazione degli utensili azionati: 4500 giri/min- velocità minima di rotazione degli utensili azionati: 20 giri/min- coppia degli utensili azionati: 22 Nm- sezione del gambo dell’utensile: 25×25 mm- diametro della barra di alesaggio: 40 mm- diametro del cannotto della contropunta: 90 mm- estensione del cannotto della contropunta: 100 mm- cono del cannotto della contropunta: Morse 5- forza di serraggio del cannotto della contropunta: 2000-12000 N- potenza del motore principale: 15 kW- alimentazione: 3x 400 V; 50 Hz- dimensioni (L x L x A): 3700 x 1740 x 2245 mm- peso della macchina AFM TAE 45 N: 7000 kgDotazione del tornio per metallo AFM- controllore CNC: SIEMENS SINUMERIK 810D- torretta a 12 posizioni SAUTER VDI40- riduttore planetario a due posizioni (1:1, 1:4)- trasportatore di trucioli- armadio elettrico- comando a pedale
