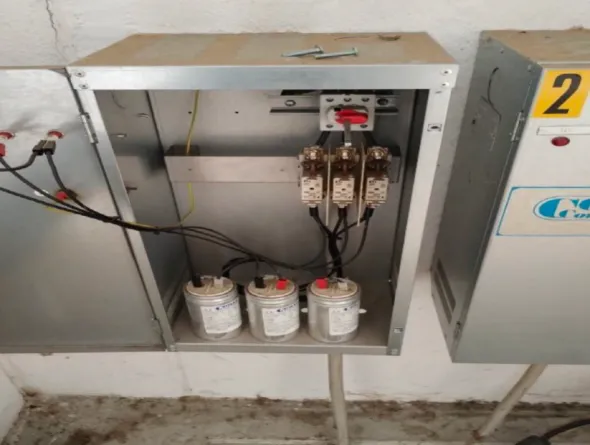

Cabina Elletricha IMEB U500G, Tensione 24K volt

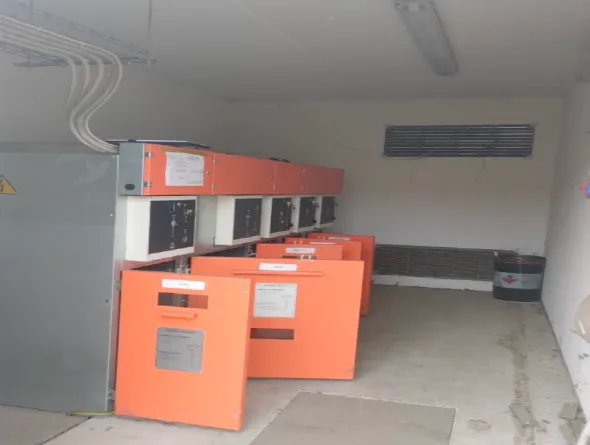

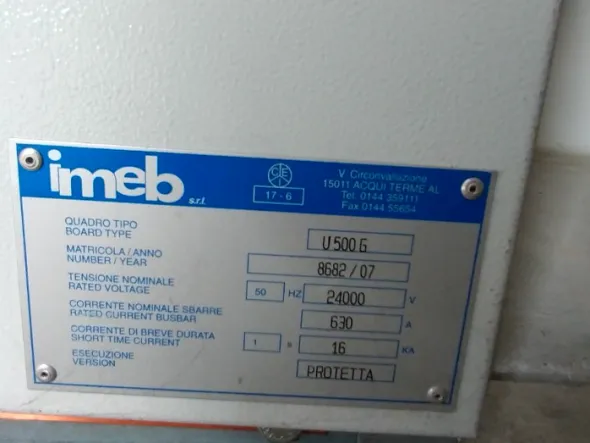

Cabina Elettrica IMEB U500G, Tensione 24K volt- Classificazione del quadro: LSC2A-PI- Classificazione per tenuta arco interno: classe AF 12,5 KA per 1 s (accesso personale autorizzato al fronte)- Norme di riferimento: CEI 17- 6 IEC 298 DPR 547 CEI 0-16 IEC 62271-200- Installazione fino a 1000 mt s.l.m.- Tensione nominale: 24 KV- Tensione di esercizio: 15 KV- Tensione di tenuta ad impulso: 125 KV- Tensione di tenuta a frequenza industriale: 50 KV- Tensione circuiti ausiliari: 230 Vca da sorgente esterna ai quadri MT- Frequenza nominale: 50 Hz- Corrente nominale sbarre omnibus e derivazioni: 630 A- Corrente nominale apparecchiature 630 A- Corrente di breve durata per 1 sec.: 16 KA- Corrente dinamica di cresta: 40 KA- Tenuta all’arco interno sul fronte 12,5 kA per 1 s- Potere di interruzione degli interruttori 16 kA- Altezza celle standard: 1600 mm senza zoccolo- Verniciatura standard: ARANCIO RAL 2004- Grado di protezione involucro: IP30- Grado di protezione interno quadro: IP20- Trattamento / Ricopertura sbarre: ravvivate / nude- Temperatura ambiente minima e massima: -5 / 40 °C- Ambiente: Normale- Sviluppo quadro: da SX a DX- Allineamento celle: sul fronte
