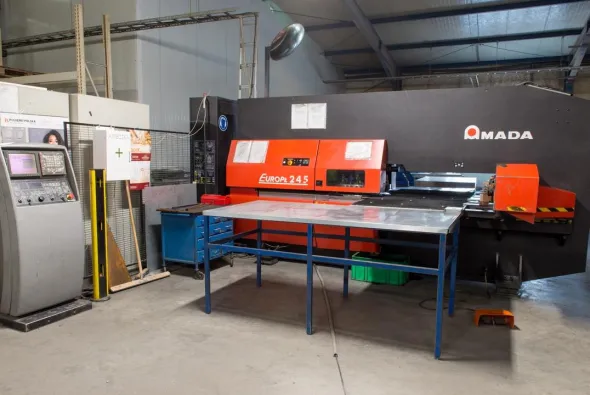

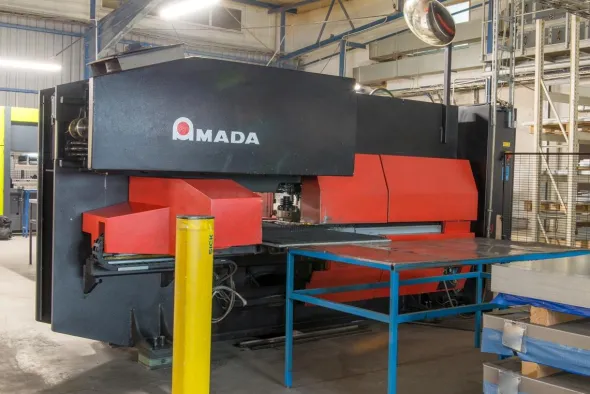

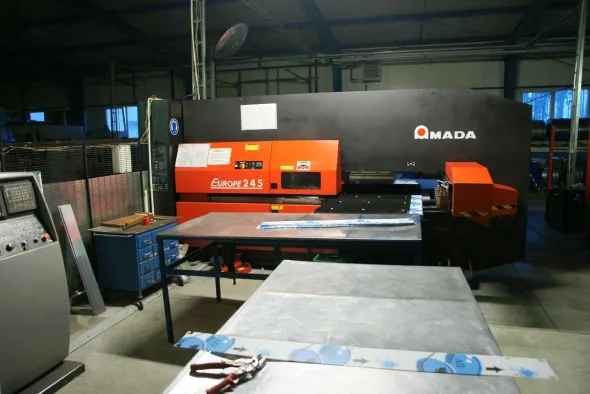

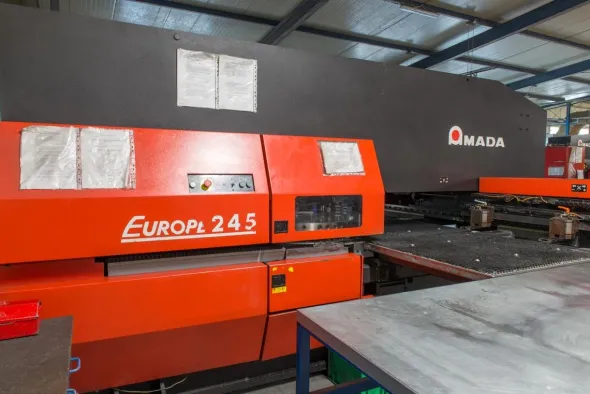

Punzonatrice a torretta AMADA EUROPE 245

La punzonatrice a torretta AMADA EUROPE 245 è stata costruita nel 2000 (installazione macchina: 2001).Parametri tecnici della punzonatrice AMADA EUROPE 245– controllo CNC: FANUC 18 i-P– orario di lavoro: 35.000 h– pressione: 20 t– piano di lavoro: X = 600, Y = 400– formato massimo di punzonatura senza intercettazione e con 31 stazioni di testa: 1020 x 1290 (Y-10; Y1010 T2XX; Y-50; Y970 T3XX)– dimensione massima di un foglio fustellato con intercetta: 1020 x 2540 mm– dimensione massima del foglio da punzonare con l’intercetta + 1 giro (optional): 1500 x 2540 mm– spessore massimo della lamiera sul tavolo a sfere: 6 mm– spessore massimo della lamiera sul piano spazzole: 3 mm– peso massimo consentito sul tavolo: 100 kg– precisione di punzonatura: ±0,1 mm– precisione di posizionamento: ±0,07 mm– numero di morse / prese pneumatiche: 2– numero di assi controllati contemporaneamente: 3 (X, Y, C)– velocità revolver: 25 rpm– numero di colpi al minuto (distanza 25,4 mm, corsa cilindro 6,5 mm): 220 colpi/ min– punzonatura a gradini (distanza 1 mm, corsa cilindro 6,5 mm): 480 colpi/min– incremento minimo programmabile: 0,001 mm– numero di stazioni utensile: 31, di cui 3 rotanti– diametro massimo utensile: 88,9 mm– stazioni rotanti: 2×1 1/4“; 1×2″– spessore massimo della lamiera per una stazione rotante: 3 mm– cursore: idraulico– punto di rotazione corsa bobina inferiore: 4 punti programmabili– tempo di arresto: 295 ms– pressione aria: 5 kg/cm2 (bar)– quantità d’aria: 250 Nl/mn– quantità di olio: 160 l– capacità di memoria: 64 Kb (~ 63 programmi)– Schermo grafico: LCD da 10,4”– barriera fotoelettrica (3 raggi): standard nei paesi europei– potenza installata: 27 kW– dimensioni della macchina (L x P x A): 4460 x 2750 x 2130 mm– dimensioni di trasporto (L x P x A): 4820 x 2500 x 2414 mm– peso della punzonatrice: 10000 kg– libretto di servizio con la storia completa della macchina
