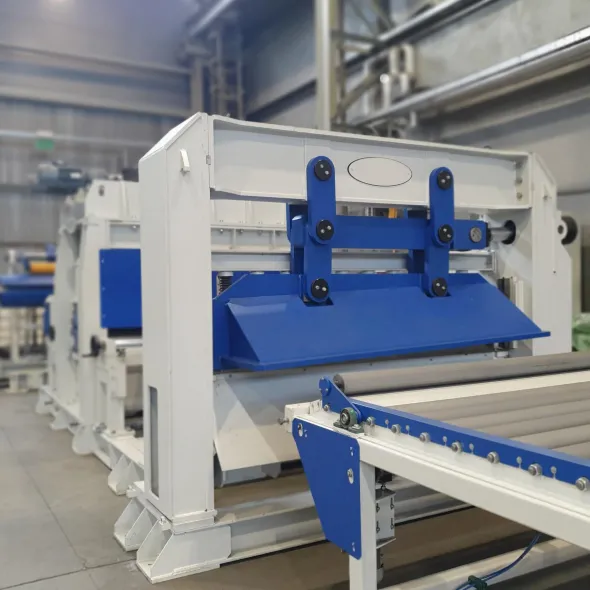

Linea di taglio trasversale 2000 X 2-6 MM

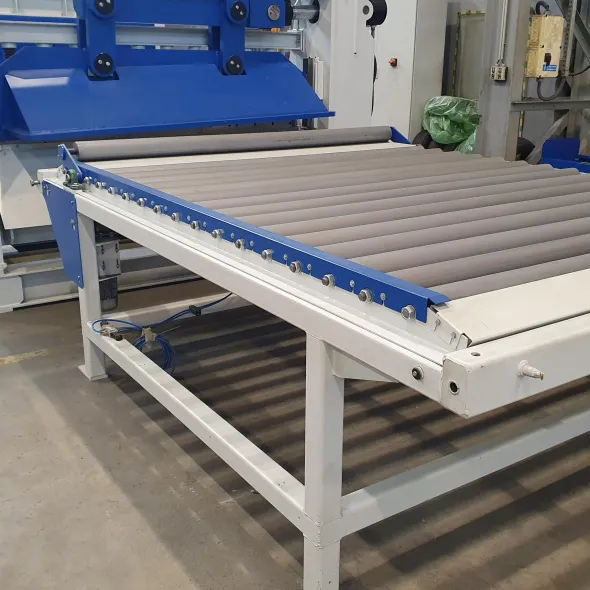

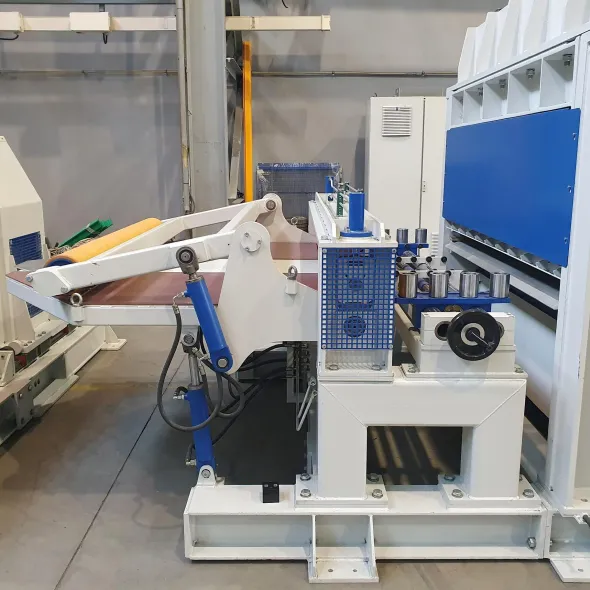

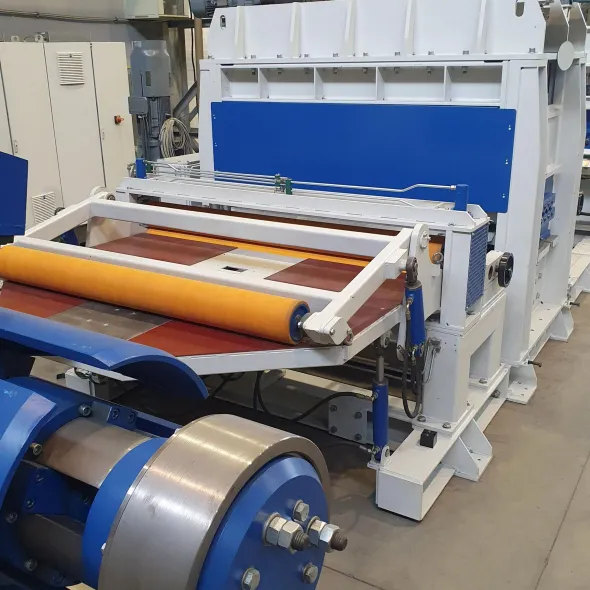

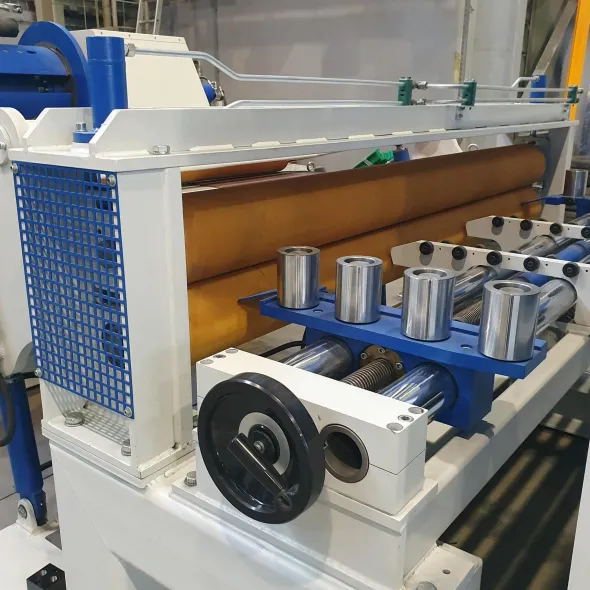

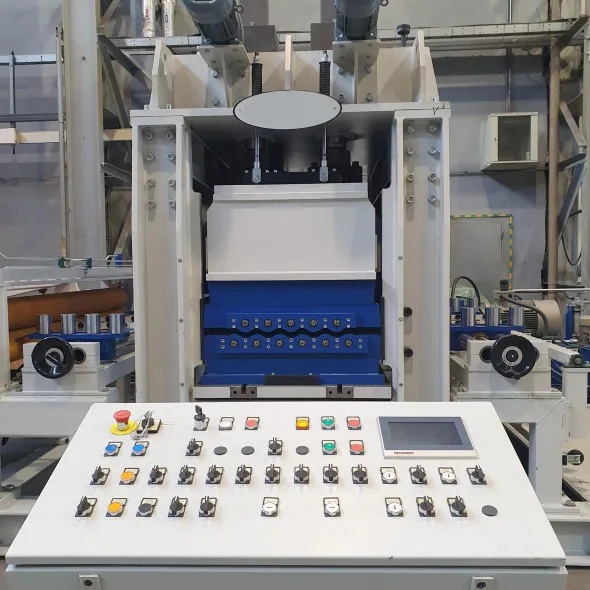

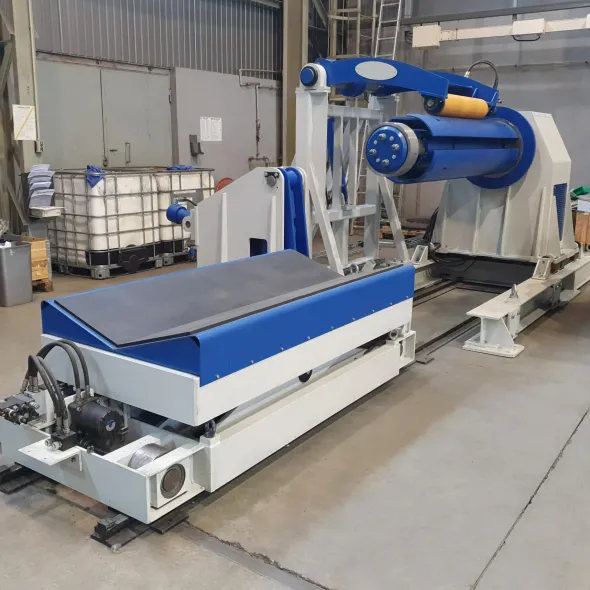

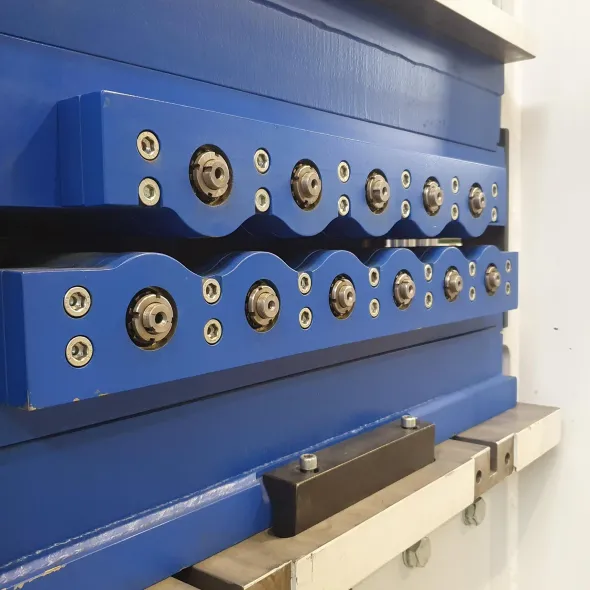

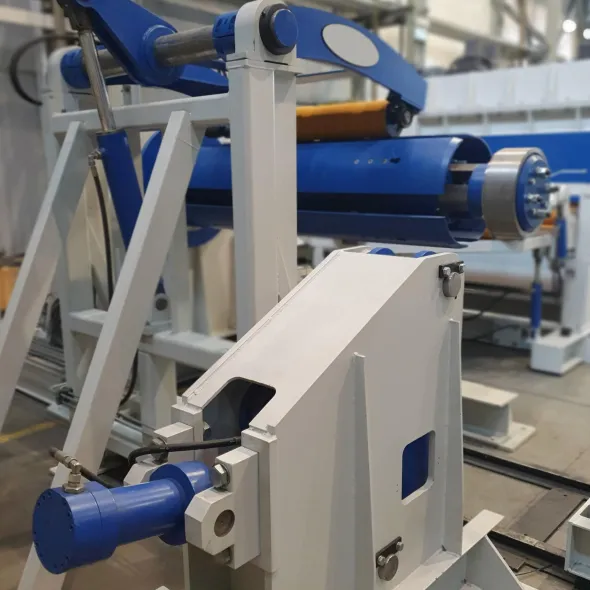

Linea di taglio trasversale 2000 X 2-6 MM è stata costruita nel 2018.La linea di taglio in fogli 2000 X 2-6 MM è completamente completa ed è composta dai seguenti componenti:– tavolo di sollevamento a forbice– aspo svolgitore 7,5 t– sistema di alimentazione e guida– unità di raddrizzamento della lamiera– sistema di laminazione a doppio lato– ghigliottina– trasportatore di scarico segmentato– unità di impilamento automatico dei fogli– unità idraulica– unità pneumatica– unità di alimentazione e controllo– sistema di sicurezzaCaratteristiche tecniche della linea di taglio trasversale 2000 X 2-6 MMMateriale in ingresso- tipo di materiale: acciaio inox- spessore massimo del materiale: 6 mm- spessore minimo del materiale: 2 mm- dimensioni massime della lamiera (L x P): 6000 x 2000 mm- dimensioni minime della lamiera (L x P): 1000 x 100 mm- resistenza alla trazione (Rm AISI 316): 750 MPa- resistenza alla trazione (Rm AISI 304): 680 MPa- resistenza allo snervamento (Re (Rp02) AISI 316): 280 Mpa- resistenza allo snervamento (Re (Rp02) AISI 304): 280 MpaAspo svolgitore- carico utile: 7500 kg- larghezza massima del coil: 2000 mm- larghezza minima del coil: 1000 mm- diametro esterno del coil: 1200 mm- diametro interno del coil: circa 508 mm- rullo di pressione- azionamento principale: motoriduttoreTavolo di carico- tipo: a forbice- carico utile: 7500 kg- azionamento: cilindri idrauliciSistema di alimentazione e guida- tipo: tavola di alimentazione inclinabile con rulli di pressione e sistemi di centratura- design dei sistemi di centratura: rulliere con regolazione manuale della larghezza- regolazione massima della larghezza: 2050 mm- regolazione minima della larghezza: 950 mm- guida del nastro: dispositivi di centratura regolabili rispetto all’asse della linea- alloggiamento dell’albero di trazione inferiore: fisso- alloggiamento dell’albero superiore dell’estrattore: regolabile idraulicamente- azionamento dei rulli di trazione e raddrizzamento: motoriduttore- rivestimento dei rulli: poliuretanoUnità di raddrizzamento- larghezza massima del nastro: 2000 mm- larghezza minima del nastro: 1000 mm- spessore massimo del nastro: 6 mm- spessore minimo del nastro: 2 mm- numero di rulli di raddrizzamento (superiore): 5- numero di rulli di raddrizzamento (inferiore): 6- protezione contro la deviazione dei rulli: di supportoSistema di laminazione a doppio lato- larghezza massima del nastro: 2000 mm- larghezza minima del nastro: 1000 mm- avvio manuale- taglio automatico del film- bloccaggio del rullo di lavoro: pneumaticoGhigliottina- larghezza massima del nastro: 2000 mm- larghezza minima del nastro: 1000 mm- spessore massimo del nastro: 6 mm- spessore minimo del nastro: 2 mm- coltelli di taglio segmentati- modalità di funzionamento: start-stop- azionamento dei coltelli superiori: cilindro idraulicoTrasportatore di scarico segmentato- tipo: a rulli- numero di segmenti: 2- dimensioni del trasportatore (L x P): 6000 x 2000 mmUnità di impilamento automatico dei fogli- dimensioni massime della lamiera (L x P): 6000 x 2000 mm- dimensioni minime della lamiera (L x P): 1000 x 1000 mm- peso massimo della pila di lamiere: 5000 kgUnità pneumatica- pressione minima di lavoro: 8 bar- classe di pulizia richiesta (secondo ISO 8573-1): 3.4.3- precisione di filtrazione richiesta: 5 µm- contenuto di olio ammesso: 1 mg/m3- punto di rugiada: 3°CUnità di alimentazione e controllo- protezione elettrica (interruttori principali, interruttori di sovracorrente, interruttori motore, relè di controllo di fase)- alimentatori e trasformatori di isolamento- apparecchiature di controllo (contattori, relè)- inverter e soft starter- moduli di ingresso e uscita per PLC- router di accesso remoto
