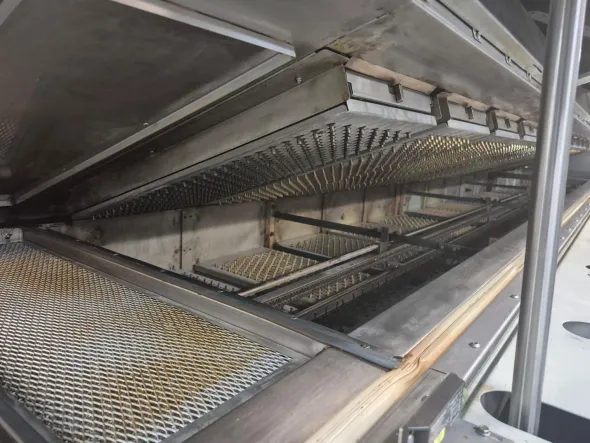

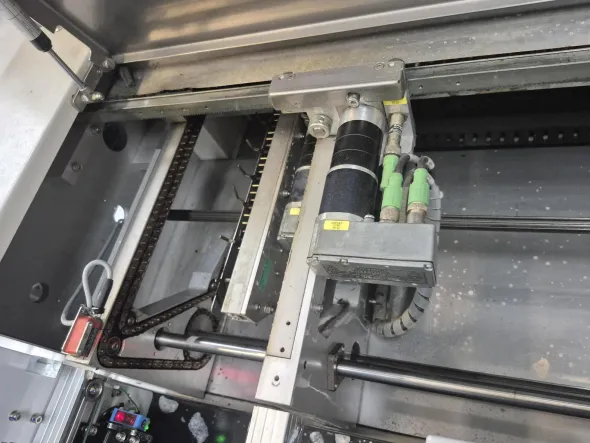

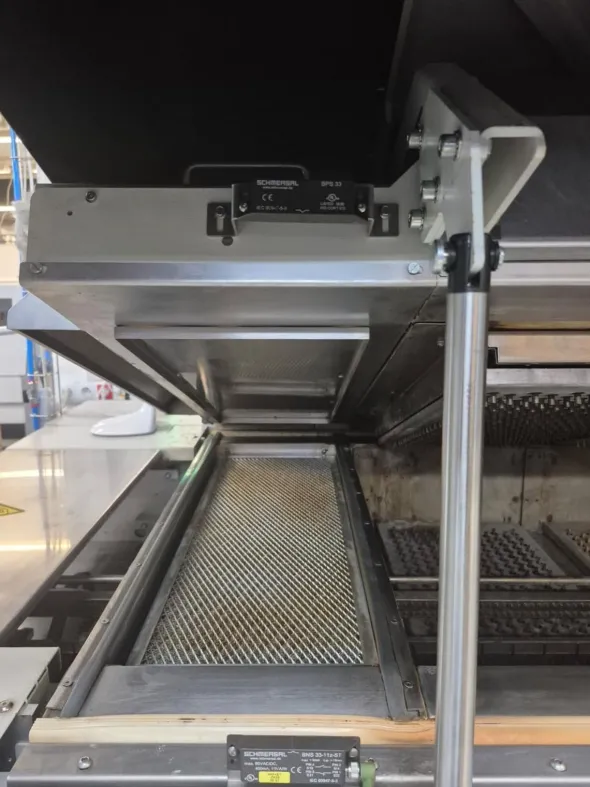

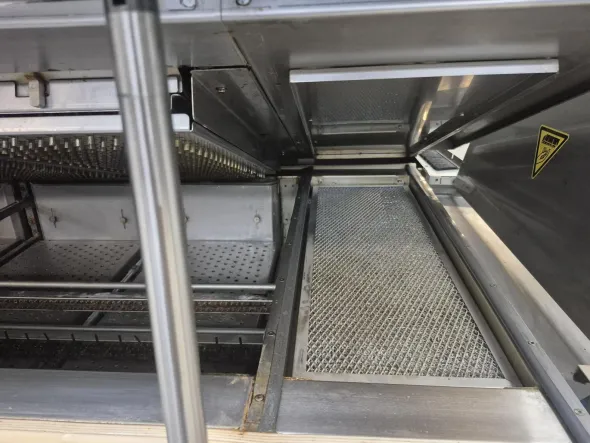

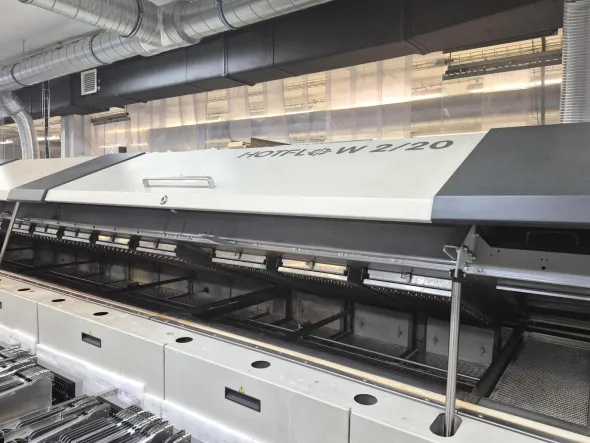

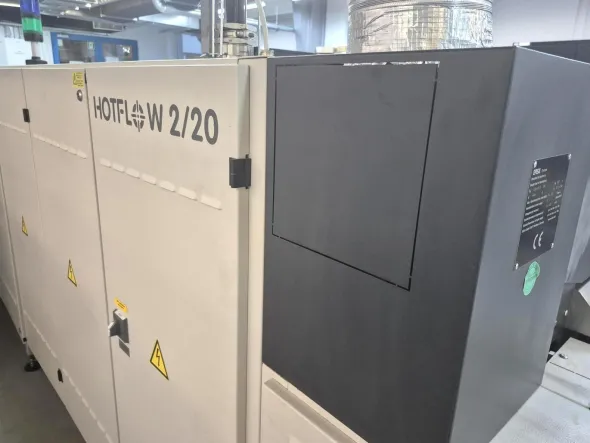

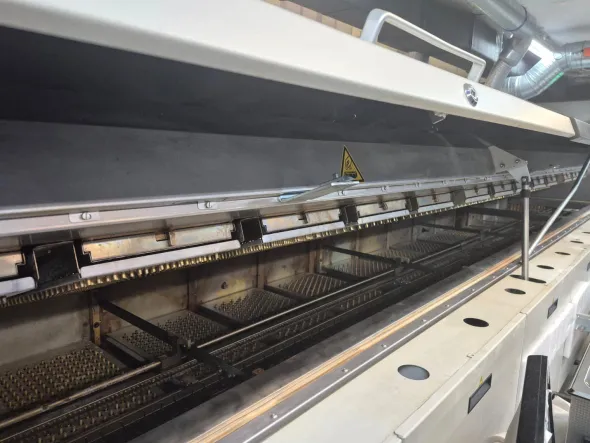

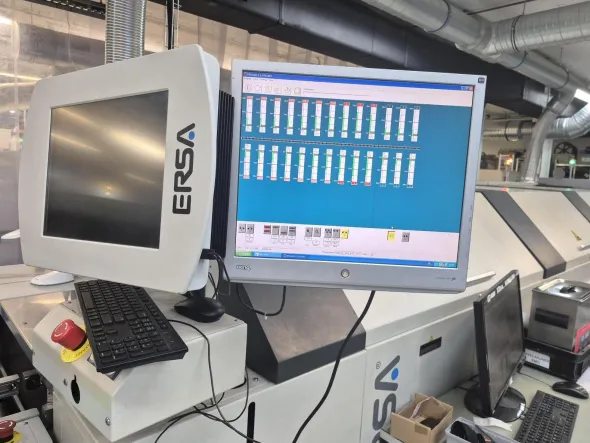

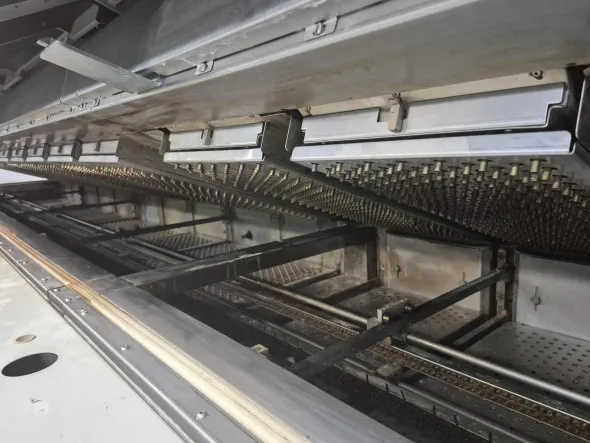

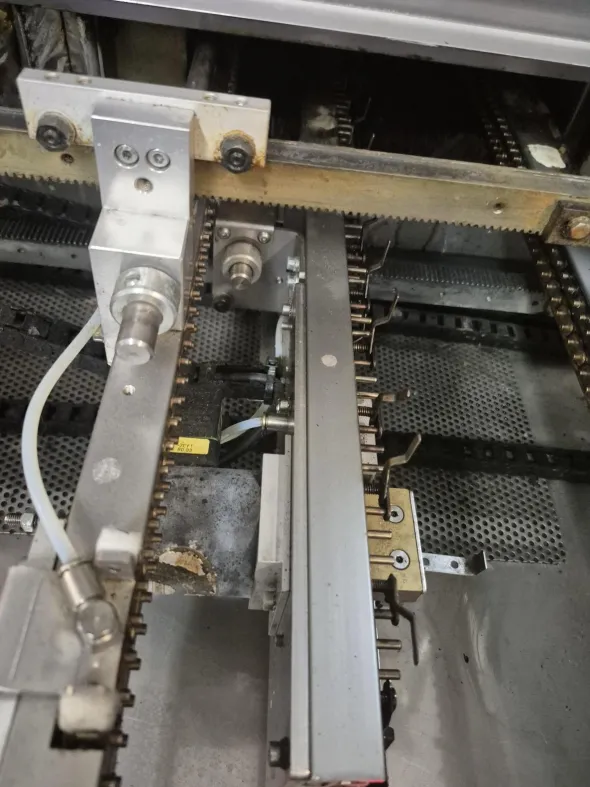

Forno di rifusione ERSA HOTFLOW 2/20

Forno di rifusione ERSA HOTFLOW 2/20 è stato costruito nel 2007 in Germania da ERSA GmbH. Si tratta di una macchina specializzata dedicata alla saldatura per rifusione, una delle tecniche di saldatura di base nella produzione di grandi volumi di componenti elettronici.Specifiche tecniche del forno a rifusione ERSA HOTFLOW 2/20Dati generali- larghezza del circuito stampato PCB: 50-510 mm- lunghezza minima del circuito stampato PCB: 100 mm- spazio del circuito stampato PCB: +35/-25 mm- dimensioni dell’area di lavoro (L x W): 4840 x 700 mm- lunghezza della zona di ingresso: 700 mm- lunghezza della zona di uscita: 700 mm- velocità del trasportatore: 20-200 cm/min- distanza dal pavimento alla superficie del trasportatore: 820-850 mm- flusso di gas (azoto): 0-30 m3/h- iniezione di gas (azoto): nella zona di saldatura- capacità del sistema di aspirazione: 2x 400 m3/h- connessione aria compressa: 6-8 bar- connessione all’azoto: 6-10 bar- temperatura ambiente massima: 30°C- livello di rumore: <64 dB(A)- potenza: 80,5 kW- alimentazione: 3x 400 V; 50/60 Hz- dimensioni (L x L x A): 6240 x 1500 x 1370 mm- peso della macchina ERSA HOTFLOW 2/20: circa 2700 kgZone di riscaldamento- numero di zone di riscaldamento: 10x superiore/inferiore, di cui:zone di preriscaldamento: 7x superiore/ 7x inferiorezone di saldatura: 3x superiore/ 3x inferiore- lunghezza totale della zona di riscaldamento: 3620 mm- flusso di gas per zona: regolabile, fino a 500 m3/hZone di raffreddamento- numero di zone di raffreddamento: 3x superiore/inferiore- lunghezza totale della zona di raffreddamento: 1200 mm- refrigerante: acqua/ariaDotazione del forno di rifusione ERSA- sistema di controllo con software ERSAsoft- monitoraggio dell’atmosfera di processo per zona (1 pz.)- pulizia dell’atmosfera di processo nella zona di raffreddamento- regolazione della velocità del ventilatore nelle zone di riscaldamento e raffreddamento- trasportatore- pulsante per la regolazione della larghezza del convogliatore- lubrificazione automatica del convogliatore e del supporto centrale- interruttore principale (1 pz.)- pulsante di arresto di emergenza (4 pz.)- lampada che indica lo stato della macchina
