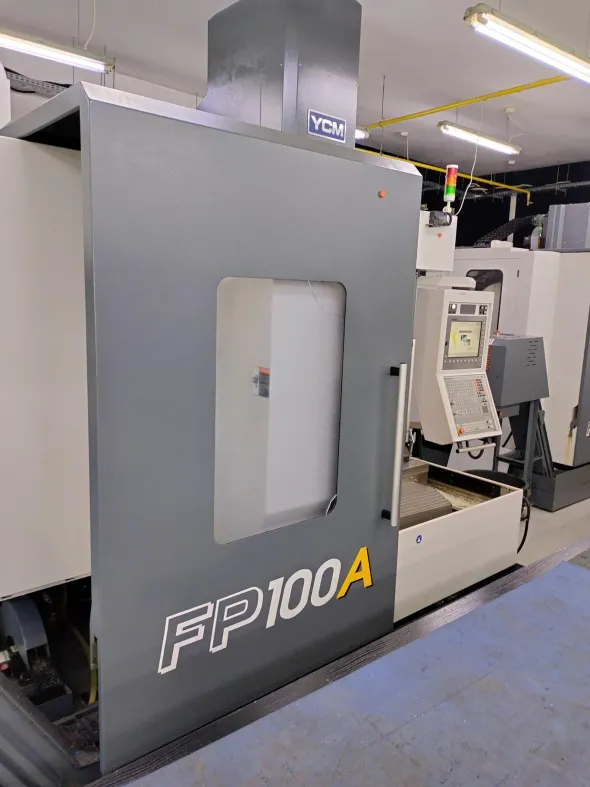

Centro di lavoro CNC YCM FP100A

Centro di lavoro CNC YCM FP100A è stato costruito nel 2014 a Taiwan.Caratteristiche tecniche della fresatrice CNC YCM FP100A- avanzamento negli assi X/Y/Z: 1020/710/460 mm- traslazione rapida negli assi X,Y,Z: 20 m/min- velocità di avanzamento di lavoro: 1-20000 mm/min- dimensioni del piano di lavoro (L x W): 1200 x 700 mm- peso massimo del pezzo: 1000 kg- velocità massima di rotazione del mandrino: 16000 rpm- cono del mandrino: HSK A63- potenza di azionamento del mandrino: 22,5 kW- coppia del mandrino: 126 Nm- diametro massimo dell’utensile: 76 mm- diametro massimo dell’utensile (con spazi adiacenti liberi): 100 mm- lunghezza massima dell’utensile: 250 mm- peso massimo dell’utensile: 6 kg- meccanismo di cambio utensile: braccio alimentatore- precisione di posizionamento (ISO 10791-4): 0,007 mm- ripetibilità di posizionamento (ISO 10791-4): 0,005 mm- precisione di posizionamento (JIS B 6338): 0,002/300 mm- ripetibilità di posizionamento (JIS B 6338): ± 0,002 mm- distanza minima tra il piano di lavoro e la punta del mandrino: 150 mm- distanza massima tra il piano di lavoro e la punta del mandrino: 610 mm- numero delle cave a T: 6- larghezza delle cave a T: 18 mm- distanza delle cave a T: 100 mm- fabbisogno di aria compressa: 5,5 bar- potenza installata: 65 kVA- dimensioni (L x P x A): 3203 x 3235 x 3325 mm- peso della macchina: 10500 kgAttrezzatura del centro di fresatura FP100A- controllo CNC: HEIDENHAIN iTNC 530- magazzino a 30 posizioni con cambio utensile automatico- tastatore pezzo: HEIDENHAIN TS640- righe ottiche HEIDENHAIN sugli assi X,Y,Z- guide a rulli IKO su tutti gli assi lineari- sistema di raffreddamento del mandrino- soffiaggio del cono del mandrino- trasportatore di trucioli a catena- contenitore trucioli- sistema di lubrificazione centrale- separatore d’olio- set di blocchi di livellamento- pistola ad aria compressa- illuminazione dell’area di lavoro- raffreddamento dell’armadio di comando- manuale operativo
